隨著電力電子技術及相關控制理論的發展，我國變頻器產業得到了長足的發展和進步，在各行各業得到了廣泛的應用，但縱觀行業全局，依然沒能擺脫在“中低端”應用市場激烈競爭的境遇，提升控制水平，產品精度和可靠性，覆蓋高端應用領域，必將是當前和今后一段時期，行業奮斗的目標。

眾所周知，變頻器產品在冶金軋制和起重提升兩個領域的應用，被業內譽為變頻器行業的兩顆明珠，是行業至高點。日前天津電氣科學研究院所屬天津天傳電氣傳動有限公司技術部副部長金書輝在中國電器工業協會變頻器分會年會做的《全自主控制逆變器及有源整流電源在冷軋生產線的應用》報告引起了業內轟動和廣泛關注。

一、關于“天津電氣院”

提起“天津電氣院”他還有一個響當當?shù)拿帧疤靷魉笔俏覈耙晃逵媱潯睍r期成立的電氣傳動自動化領域國家一類科研院所，60多年來為我國電氣傳動技術發展做了巨大的貢獻——第一套可控硅整流裝置、第一套交交變頻控制系統、第一套三電平變頻器等等，引領了我國傳動行業的發展水平，被行業內譽為“中國電氣傳動領域的龍頭”，有著很強的行業影響力和號召力。做為中國變頻器行業協會、標委會的歸口管理單位，天津電氣院始終致力于高端變頻技術和產品的應用研發，先后開發出了TMV1系列中壓變頻器、TAC1系列低壓變頻器、TAC1系列整流電源等變頻產品，在冶金礦山等高精度、高可靠性領域得到廣泛應用，提供了全方位的系統解決方案。

二、報告內容摘錄

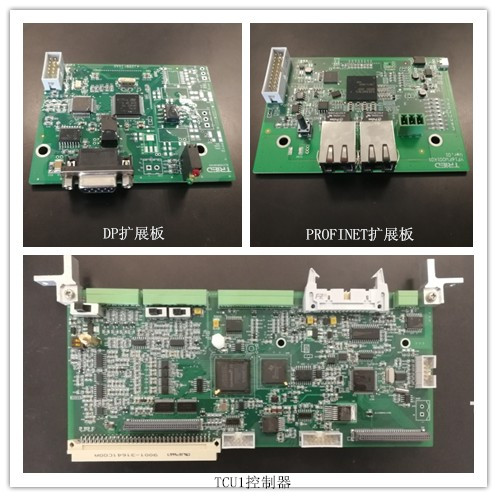

1、TCU1核心控制器：

● 應用案例：

◆ 基于自主TCU1控制器的TAC1系列變頻器在鋁箔軋機控制系統全工藝流程應用

●    機組參數：

◆ 成品厚度：0.08~0.12mm

◆ 設計速度：700米/分

◆ 張力范圍：5~30KN

●    性能指標：

◆ 控制方式：有碼盤矢量控制

◆ 穩速精度：0.05%

◆ 轉矩精度：±3%

◆ 調速范圍：0~200Hz

◆ 啟動轉矩：150%

◆ 轉矩響應時間：≦10ms

◆ 張力精度：間接張力±1.5%

◆ 其他：主從控制模式

● 特色技術：

◆ 通訊擴展：PROFIBUS-DP、PROFINET

◆ 電機參數自整定和PI參數自優化

◆  BICO自由互聯技術

◆ 內置自由功能塊，支持用戶簡單二次編程

◆ 可自定義參考轉速、參考電流、參考轉矩等運行參數

◆  VF過壓抑制、VF動能回饋、VF過流抑制

◆ 實時死區補償功能，顯著抑制低頻時的電壓、電流諧波，改善調速性能

◆ 自檢功能，可準確定位故障位置

◆ 調試及參數修改：LED控制面板、Monitor軟件

2、AIC（Active Infeed Convertor）有源前端整流電源：

● 應用案例：

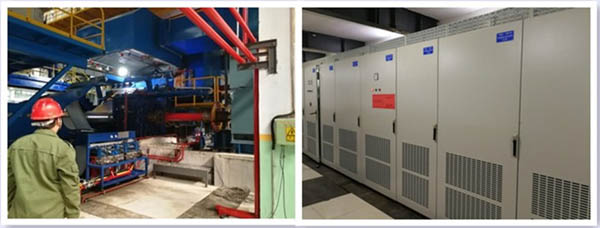

◆ AIC整流電源在全交流冷軋機公共直流母線系統應用

● 設計參數：

◆ 進線電壓：AC690V

◆ 母線容量：4000KW

◆ 結構形式：四機光纖并聯

● 性能指標：

◆ 通訊擴展：PROFIBUS-DP、PROFINET

◆ 四象限運行，能量回饋

◆ 功率因數可調，近似于1

◆ 母線電壓動態調整，不受電網電壓波動影響，精度±0.5%

◆ 無換向失敗風險

◆ 諧波抑制，無需補償，實測電流畸變≤3.3%、電壓畸變≤3.8%

● 特色技術：

◆ 任意并聯，脈沖同步誤差小，并聯結構設計均衡；

◆ 并聯均流系數＞0.95，并聯效率高；

◆ 光纖高速通訊，抗擾穩定可靠

◆ 支持高效調制方式，單機體積小，功率密度高

◆ 完善的開機自檢功能，并支持模擬運行方便現場調試；

◆ 參數自整定，可根據并聯裝置個數、公共母線電容值自動計算PI參數

◆ 使能后支持直流電壓自調整

● 適用工況：

傳輸鏈系統、起重設備、軋機、制糖離心機、榨糖機、機車測試床、船舶推進系統。

三、小結：

通過以上兩個“含金量”極高的案例分享，與會的各位專家和代表，給予高度的評價，針對國內變頻器行業在諸如“冶金、起重”等行業高端應用的瓶頸，“天傳”再一次給出了自主的完美解決方案，我們也期待今后在變頻控制技術及產品研發應用方面，天津電氣院能夠帶給業界更多的驚喜。
